| Lichaamsmateriaal | Nodulair gietijzer |
| Model | Z85X-16Q |
| Specificatie | DN50-300 |
| Nominale druk | 1,0/1,6/2,5 MPa |
| Bedrijfstemperatuur | 0-80°C |
| Toepasselijke media | water |
| Ontwerpnormen | GB/24924-2016 |
Productoverzicht
Het wordt gebruikt om het medium in de pijpleiding af te sluiten, aan te sluiten en te regelen. Het heeft goede vloeistofcontrole-eigenschappen en sluit- en afdichtingsprestaties. Het wordt veel gebruikt in corrosieve media zoals de metallurgie, elektriciteit, aardolie, chemische industrie, lucht, gas, brandbaar gas en watervoorziening en -afvoer. op de pijpleiding.
Kenmerken
1. De klepplaat is volledig bedekt met lijm, die goede dekprestaties en nauwkeurige afmetingen heeft om de betrouwbaarheid van de afdichting te garanderen;
2. De onderkant van de klep heeft hetzelfde platte bodemtype als de waterleiding, wat geen ophoping van vuil veroorzaakt;
3. De gehele klep is geverfd met niet-giftige epoxyhars om corrosie en roest te voorkomen. Het kan niet alleen worden gebruikt voor drinkwatersystemen, maar ook voor rioleringen;
4. De wartelmoer wordt gebruikt voor zelfspannende afdichting; sterk verbeteren van de afdichtingsprestaties;
5. Het is uiterst handig om de slijtagedelen van de afdichting te vervangen.

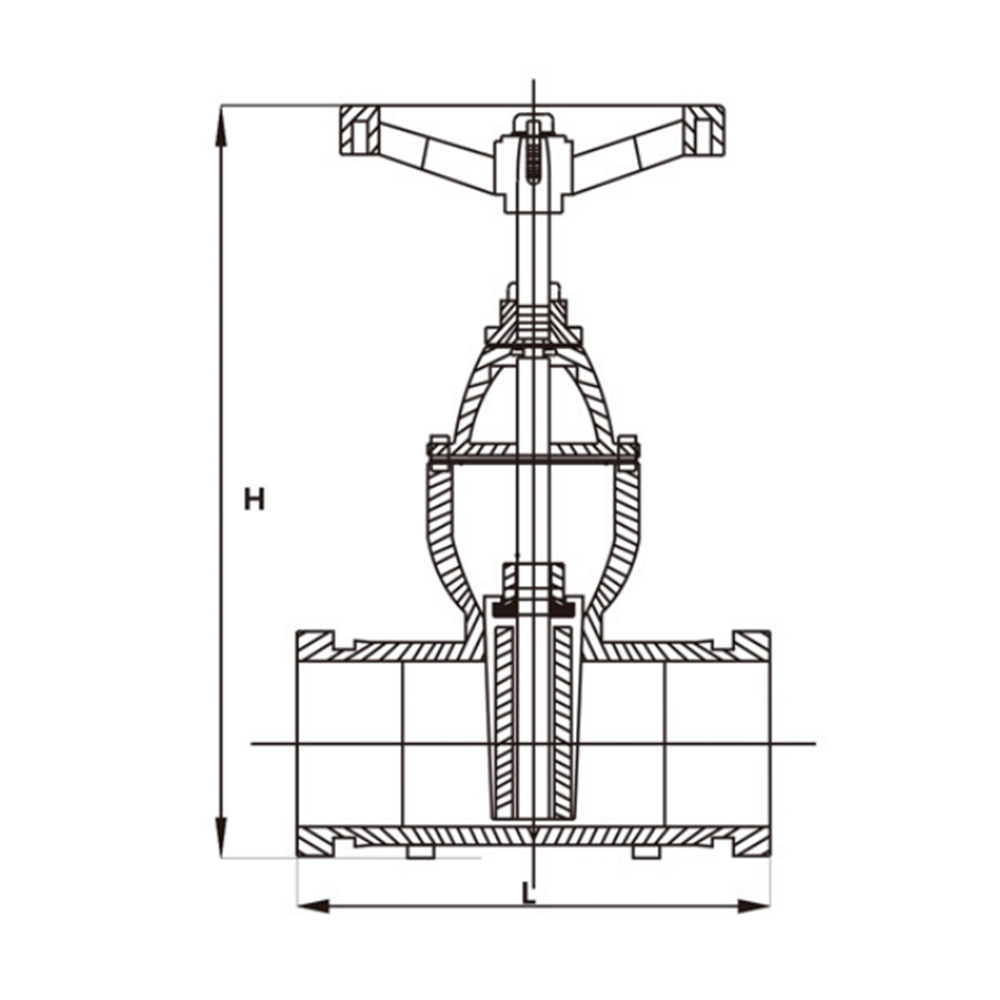

Productparameters
| Z85X-16Q | DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| L | 140 | 150 | 160 | 178 | 200 | 210 | 250 | 285 | 330 |
| H | 250 | 325 | 330 | 410 | 420 | 540 | 660 | 900 | 1000 |
| Buitenste cirkel | 60 | 76 | 89 | 108/114 | 140 | 159/165 | 219 | 273 | 325 |
| Handwiel | 180 | 215 | 285 | 330 | 380 |
