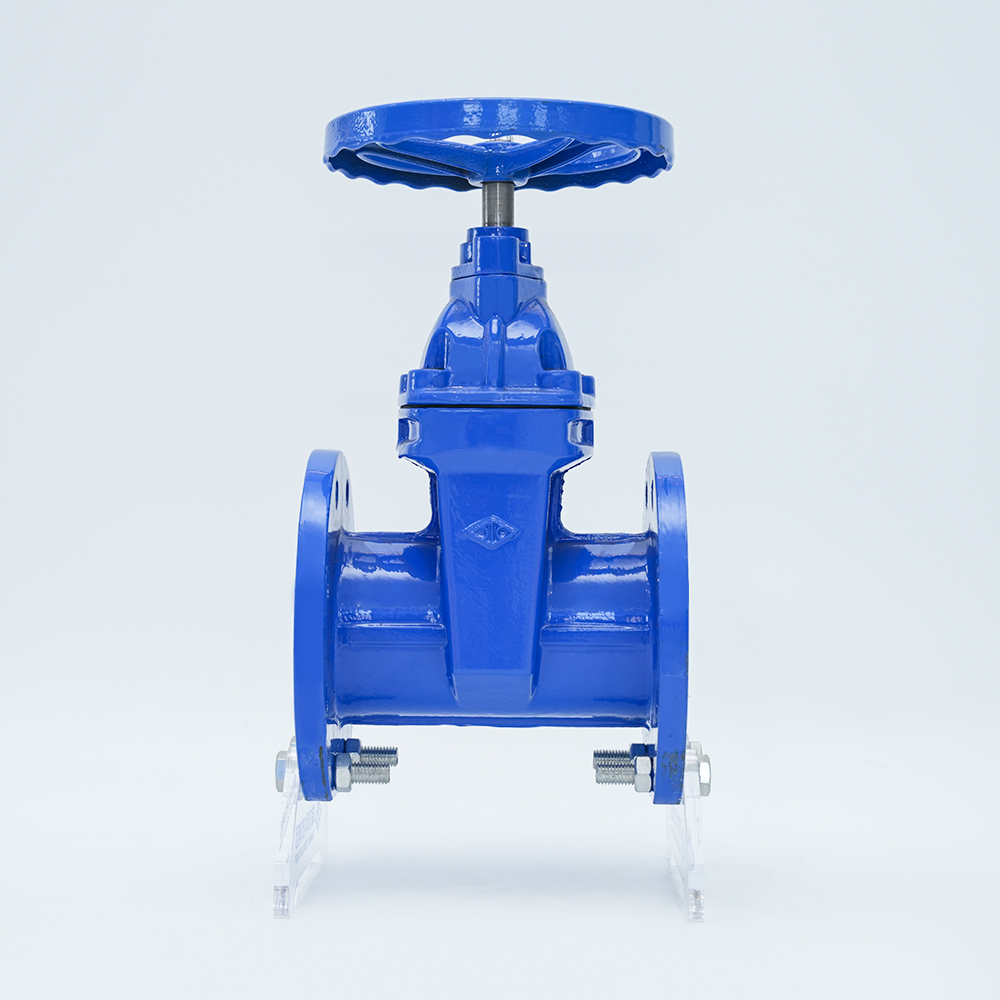

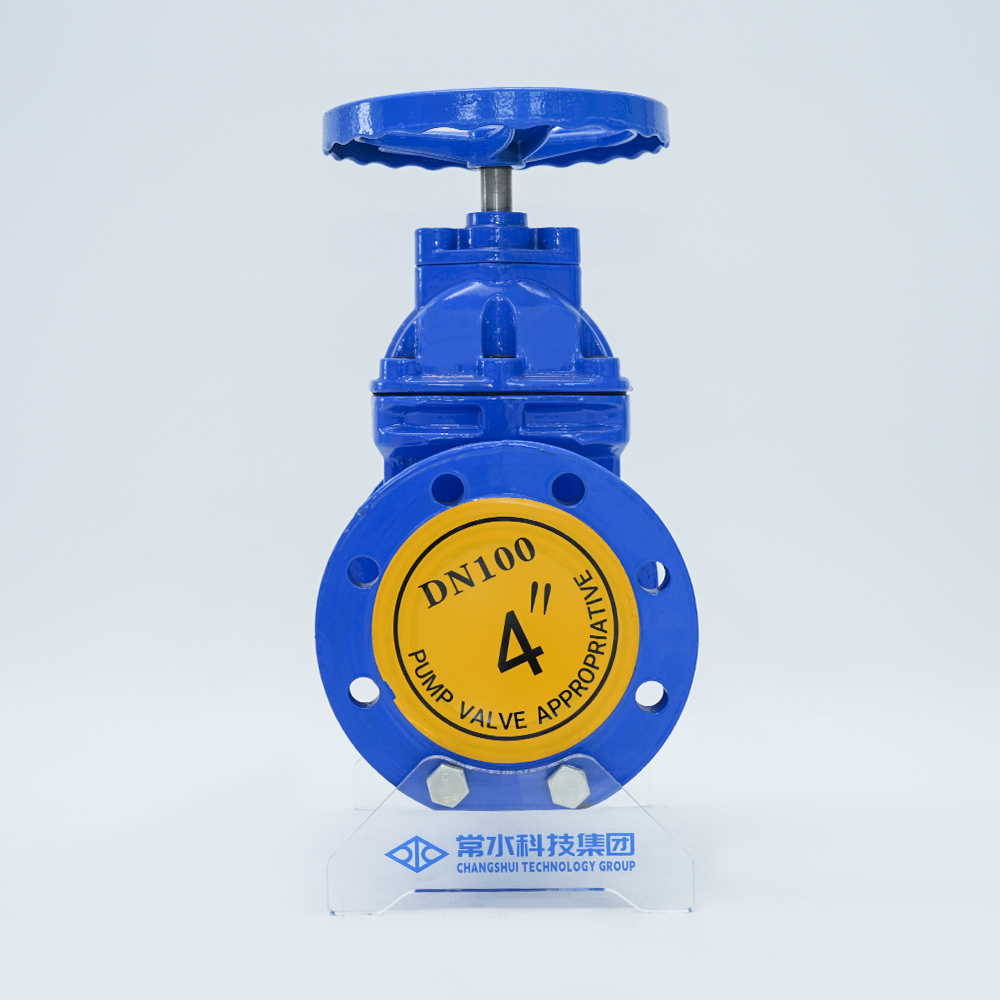

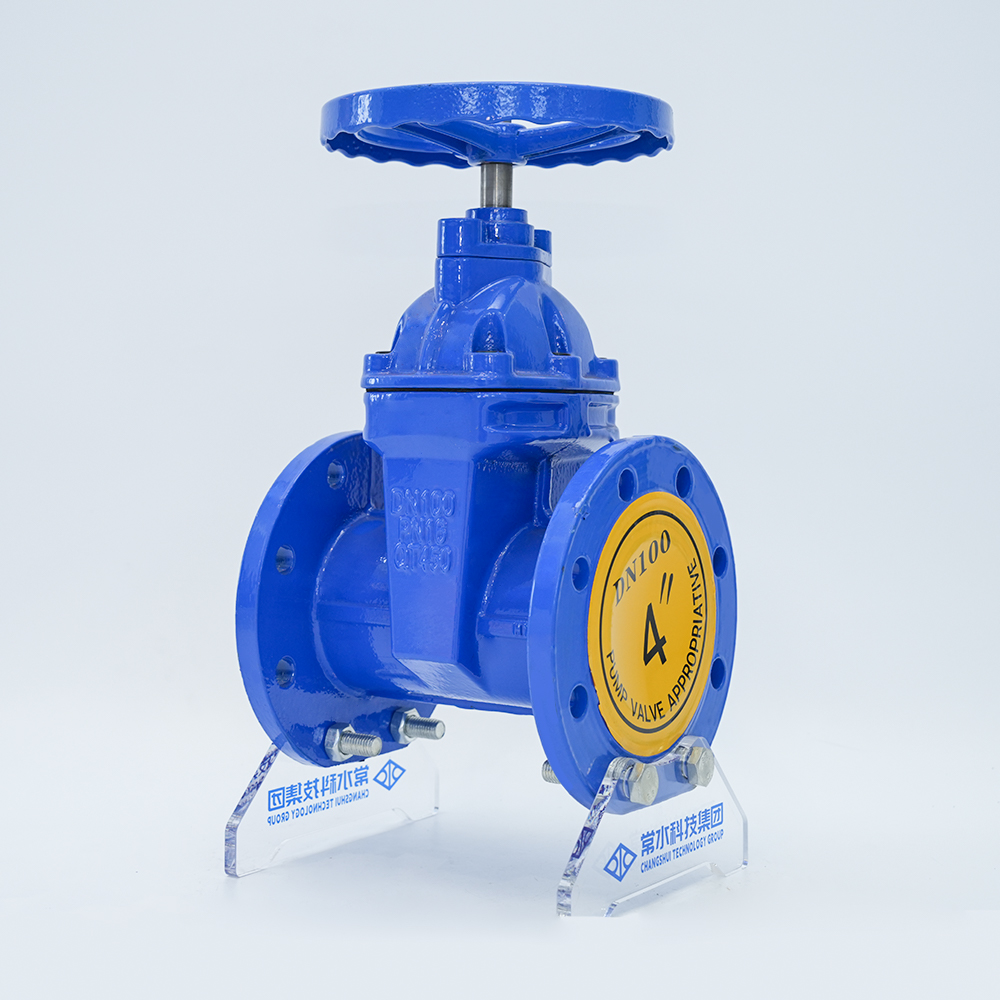

Schuifafsluiter met donkere steel en zachte afdichting Z45X-16Q

De schuifafsluiters die door onze fabriek worden geproduceerd, gebruiken de algehele rubberen coating van de schuifplaat om vervormingscompensatie te produceren om een goed afdichtend effect te bereiken, waardoor de veel voorkomende verschijnselen van slechte afdichting, lekkage en roest van schuifafsluiters worden overwonnen. Het wordt op verschillende pijpleidingen geïnstalleerd en gebruikt als tweerichtingsafsluiting. Het wordt veel gebruikt in pijpleidingprojecten zoals watervoorziening en -afvoer, brandbeveiliging, airconditioning, waterbehandeling, gemeentelijke administratie, scheepsbouw, elektriciteit, bouw en voedsel om vloeistoffen te controleren.

Neem contact met ons op

Lichaamsmateriaal	Nodulair gietijzer
Model	Z45X-16Q
Specificatie	DN50-1200
Nominale druk	1,0/1,6/2,5 MPa
Bedrijfstemperatuur	0-80°C
Toepasselijke media	water
Ontwerpnormen	GB/24924-2016

Kenmerken

De zacht afgedichte schuifafsluiter met verborgen spindel maakt gebruik van de algehele rubberen coating van de schuifplaat om vervormingscompensatie te produceren om een goed afdichtend effect te bereiken. Het overwint de verschijnselen van slechte afdichting, lekkage en roest van algemene schuifafsluiters en bespaart effectiever installatieruimte. Het kan op grote schaal worden gebruikt als regel- en onderscheppingsapparaat in vloeistofpijpleidingen zoals leidingwater, riolering, bouw, aardolie, chemische industrie, voedsel, medicijnen, textiel, elektriciteit, schepen, metallurgie, energiesystemen, enz.

Vereiste vaardigheden

1. De klep is ontworpen en vervaardigd in overeenstemming met de normen van GB/24924-2010;

2. De structurele lengte van de klep is in overeenstemming met de voorschriften van GB/T12221-2005;3. Inspectie en testen moeten voldoen aan de relevante voorschriften van GB/T13927-2008; 4. De flensafmetingen moeten voldoen aan de voorschriften van GB/T17241.6-2008.

Prestatiespecificatie

Nominale maat		40/1000				mm
Nominale druk		1.0		1.6		Mpa
Testdruk	Sterkte test	water	1.5	water	2.4
	Afdichtingstest		1.1		1.76
	Luchtafdichtingstest		0.6		0.6
Toepasselijke temperatuur		0-80℃
Toepasselijke media		Water, olie, enz

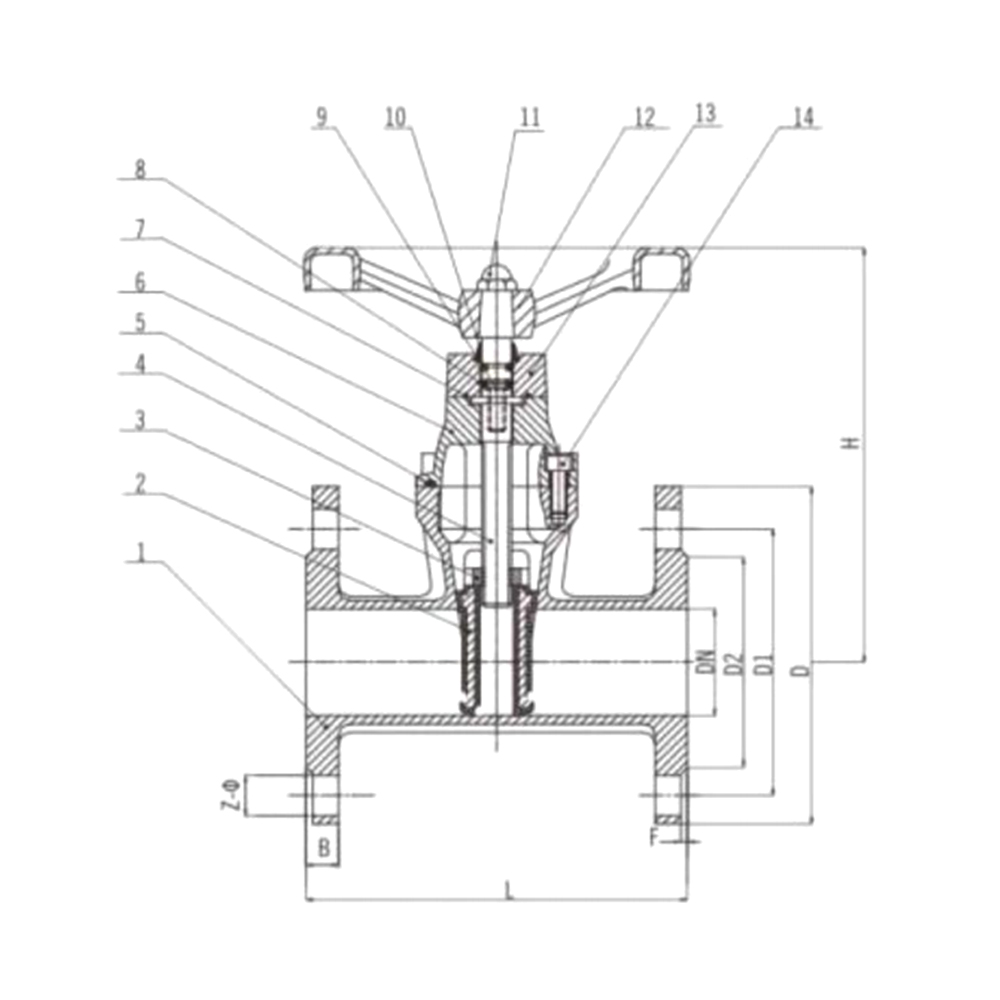

Hoofdmateriaal

Serienummer	Naam	Materiaal
1	Kleplichaam	QT450
2	Ventiel plaat	QT450-NBR
3	Stammoer	QT450
4	Stam	20Cr13
5	Middelgrote flensafdichtingen	NBR
6	Motorkap	QT 450
7	O-ringen	NBR
8	O-ringen	NBR
9	Verzonken bouten	35#
10	Stofomslag	NBR
11	Tuinkopschroeven	35#
12	Handwiel	QT405
13	Klier	QT 450
14	Verzonken bouten	35#

Belangrijkste buitenmaten en aansluitmaten (mm)

DN	L	D	D1	D2	C	F	Z-ф	H
40	165	150	110	84	19	3	4-ф19	240
50	178	165	125	99	19	3	4-ф19	240
65	190	185	145	118	19	3	4-ф19	260
80	203	200	160	132	19	3	8-ф19	275
100	229	220	180	156	19	3	8-ф19	380
125	254	250	210	184	19	3	8-ф19	410
150	267	285	240	211	19	3	8-ф23	435
200	292	340	295	266	20	3	8-ф23	630
250	330	395	350	319	22	3	12-ф23	645
300	356	445	400	370	24.5	4	12-ф23	697
350	381	505	460	429	24.5	4	16-ф23	802
400	406	565	515	480	24.5	4	16-ф28	842
450	432	615	565	530	25.5	4	20-ф28	1060
500	457	670	620	583	26.5	4	20-ф28	1170
600	508	780	725	682	30	5	20-ф31	1300
700	610	895	840	794	32.5	5	24-ф31	1550
800	660	1015	950	901	35	5	24-ф34	1750
900	711	1115	1050	1001	37.5	5	28-ф34	1950
1000	811	1230	1160	1112	40	5	28-ф37	2170

Belangrijkste buitenmaten en aansluitmaten (mm)

DN	L	D	D1	D2	C	F	Z-ф	H
40	165	150	110	84	19	3	4-ф19	240
50	178	165	125	99	19	3	4-ф19	240
65	190	185	145	118	19	3	4-ф19	260
80	203	200	160	132	19	3	8-ф19	275
100	229	220	180	156	19	3	8-ф19	380
125	254	250	210	184	19	3	8-ф19	410
150	267	285	240	211	19	3	8-ф23	435
200	292	340	295	266	20	3	12-ф23	630
250	330	405	355	319	22	3	12-ф28	645
300	356	460	410	370	24.5	4	12-ф28	697
350	381	520	470	429	26.5	4	16-ф28	802
400	406	580	525	480	28	4	16-ф31	842
450	432	640	585	548	30	4	20-ф31	1060
500	457	715	650	609	31.5	4	20-ф34	1170
600	508	840	770	720	36	5	20-ф37	1300
700	610	910	840	794	39.5	5	24-ф37	1550
800	660	1025	950	901	43	5	24-ф40	1750
900	711	1125	1050	1001	46.5	5	28-ф40	1950
1000	811	1255	1170	1112	50	5	28-ф43	2170
