| Lichaamsmateriaal | Nodulair gietijzer |
| Model | Z81X-16Q |
| Specificatie | DN50-300 |
| Nominale druk | 1,0/1,6/2,5 MPa |
| Bedrijfstemperatuur | 0-80°C |
| Toepasselijke media | water |
| Ontwerpnormen | GB/24924-2016 |

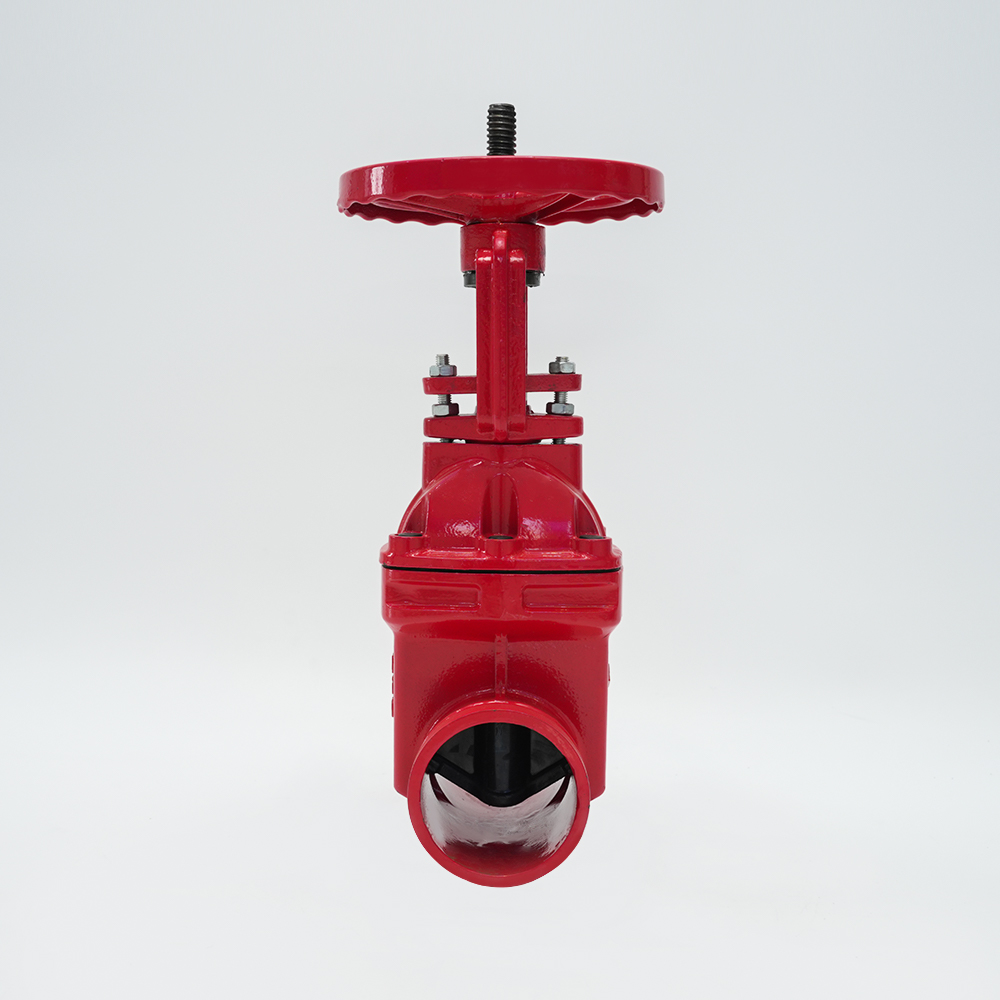

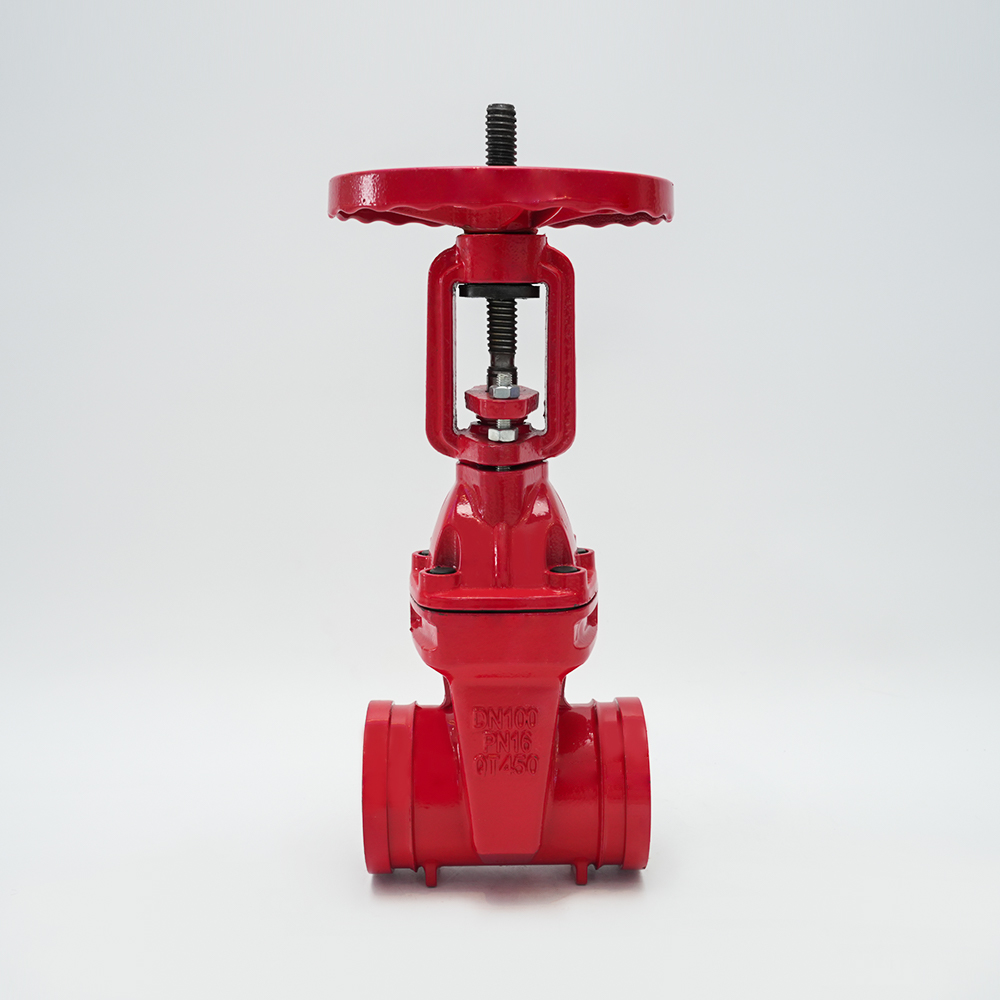

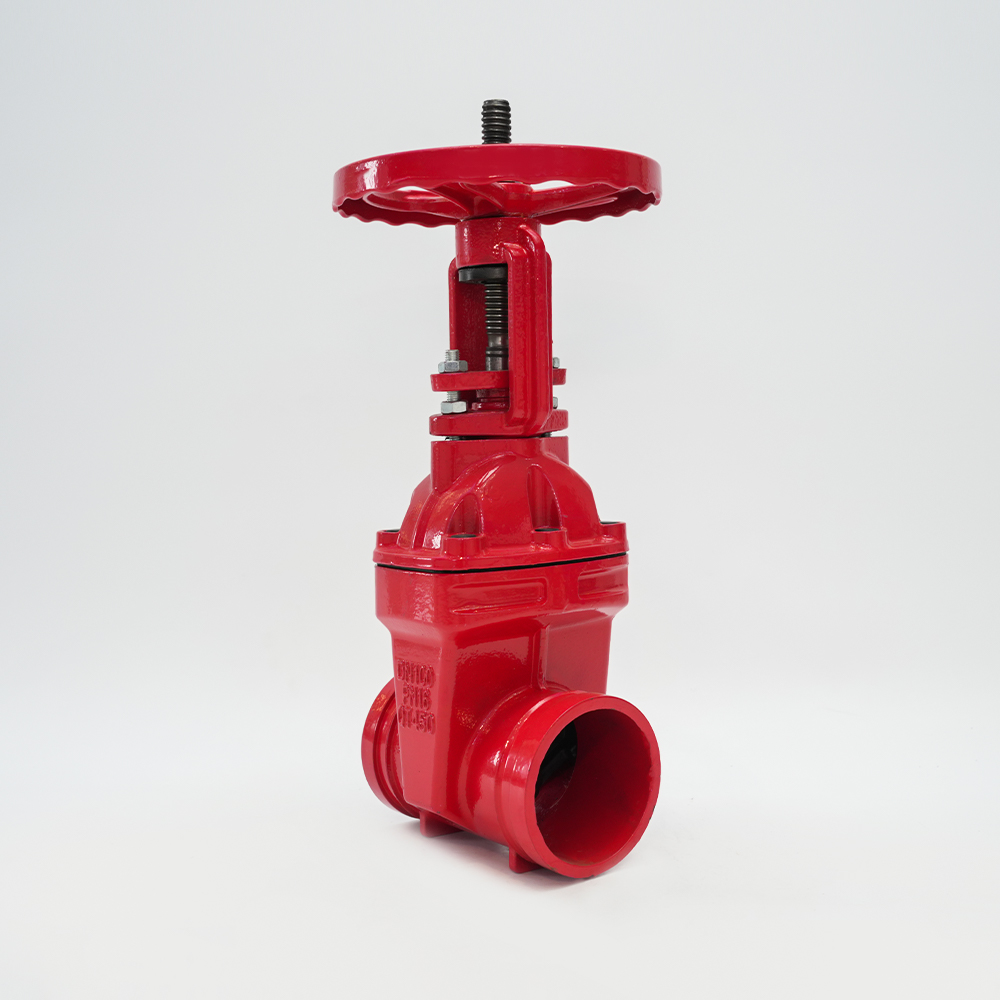

Productoverzicht
De flens-stijgsteelafsluiter heeft een externe klepsteelstructuur en de klepsteel roteert en beweegt axiaal. De poort beweegt op en neer met de klepsteel om te openen en te sluiten, en de klepopening kan direct worden waargenomen. Het wordt veel gebruikt in pijpleidingprojecten zoals watervoorziening en -afvoer, brandbeveiliging, airconditioning, waterbehandeling, gemeentelijke administratie, scheepsbouw, elektriciteitsvoorziening, bouw en voedsel om vloeistofpijpleidingen als controlevloeistof te transporteren.
Kenmerken
1. De klepplaat is volledig bedekt met rubber, dat goede dekprestaties en nauwkeurige afmetingen heeft, waardoor de betrouwbaarheid van de afdichting wordt gegarandeerd;
2. De onderkant van de klep heeft hetzelfde platte bodemtype als de waterleiding, wat geen ophoping van vuil veroorzaakt;
3. De gehele klep is geverfd met niet-giftige epoxyhars om corrosie en roest te voorkomen. Het kan niet alleen worden gebruikt voor drinkwatersystemen, maar ook voor rioleringen;
4. De wartelmoer wordt gebruikt voor zelfspannende afdichting; sterk verbeteren van de afdichtingsprestaties;
5. Het is uiterst handig om de slijtagedelen van de afdichting te vervangen.

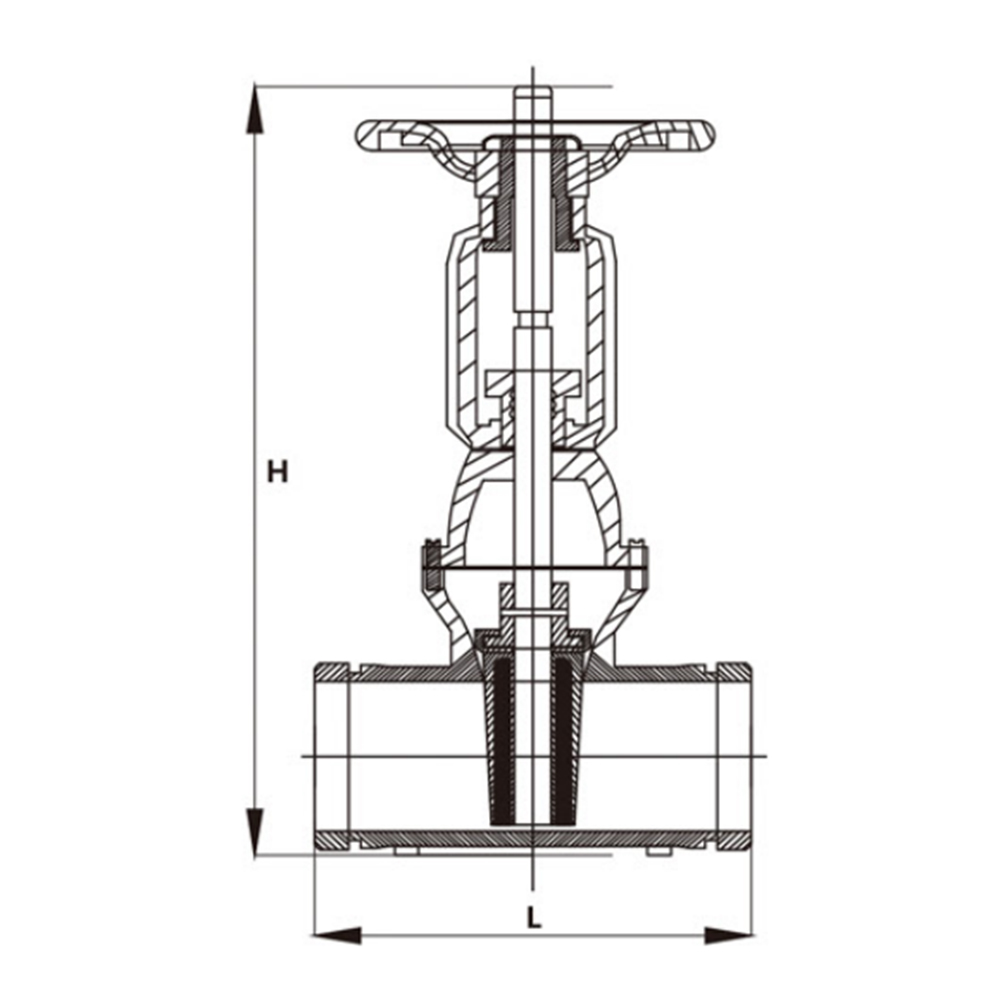

Productparameters
| Z81X-16Q | DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| L | 140 | 150 | 160 | 178 | 200 | 210 | 250 | 285 | 330 |
| H | 325 | 360 | 465 | 470 | 640 | 660 | 800 | 980 | 1100 |
| Buitenste cirkel | 60 | 76 | 89 | 108/114 | 140 | 159/165 | 219 | 273 | 325 |
| Handwiel | 180 | 215 | 285 | 330 | 380 |
