| Lichaamsmateriaal | Nodulair gietijzer |
| Model | GH44X-16Q |
| Specificatie | DN50-300 |
| Nominale druk | 1,0/1,6/2,5 MPa |
| Bedrijfstemperatuur | 0-80°C |
| Toepasselijke media | water |
| Ontwerpnormen | GB/24924-2016 |
Productoverzicht

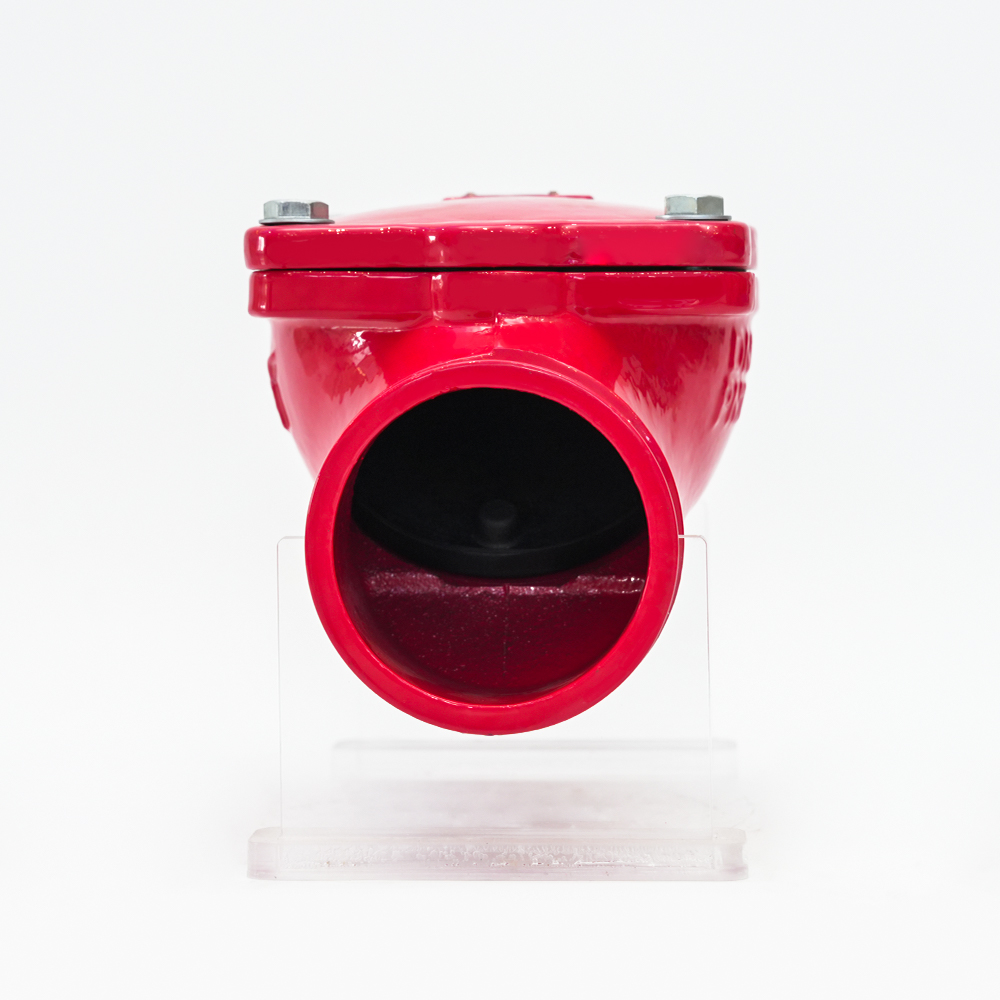

De rubberen terugslagklep is vooral geschikt voor horizontaal geïnstalleerde wateraan- en afvoersystemen. Het kan bij de uitlaat van de waterpomp worden geïnstalleerd om terugstroming en waterslagschade aan de pomp te voorkomen. Het kan ook op de omloopleiding van de waterinlaat- en uitlaatleiding van het reservoir worden geïnstalleerd om schade aan de pomp te voorkomen. Voorkom dat zwembadwater terugstroomt in het watertoevoersysteem
Producteigenschappen
De rubberen flap in de klep is gemaakt van een stalen plaat, stalen staaf en versterkt nylonweefsel als achterkant, en de buitenlaag is bedekt met rubber. De klepklep heeft een levensduur van maximaal 1 miljoen keer. De rubberen terugslagklep uit de H84X (SFCV)-serie heeft een volledig doorstroomgebied. Ontworpen met een klein waterverlies en niet gemakkelijk op te stapelen
Producttechnische parameters
| Drukniveau: 1,0 MPa-1,6 MPa | Druktest: GB/T13927-2008 |
| Toepasselijk medium: water, stoom, gas, olie, enz | Structuurlengte: GB/T12221-2005 |
| Toepasbare temperatuur: 0°C-80°C | Ontwerp en fabricage: GB/T12233-2006 |
| Nominale diameter: DN65-DN 200 | Maat flensaansluiting: GB/T17241.6-2008 |
