| Lichaamsmateriaal | Nodulair gietijzer |
| Model | H44X-16Q |
| Specificatie | DN40-600 |
| Nominale druk | 1,0/1,6/2,5 MPa |
| Bedrijfstemperatuur | 0-80°C |
| Toepasselijke media | water |
| Ontwerpnormen | GB/24924-2010 |
Productoverzicht
Deze klep wordt voornamelijk gebruikt bij de uitlaat van pijpleidingpompen in watertoevoer- en afvoersystemen, brandbeveiliging, airconditioning, elektriciteit, bouw, voedsel, waterzuivering, gemeentelijke administratie, scheepsbouw en andere pijpleidingen om de terugstroom van media te voorkomen. Omdat de afdichtring van dit product een hellend ontwerp heeft, is de sluittijd kort, wat de waterslagdruk kan verminderen. De klepschotel is gemaakt van nitriloliebestendig rubber en een stalen plaat die bij hoge temperaturen wordt geperst. Het heeft een goede erosieweerstand en afdichtingsprestaties. De productstructuur is eenvoudig en onderhoud, reparatie en transport zijn eenvoudig.
Materiaalen van de belangrijkste onderdelen
| Serienummer | Hoofddeel | Material |
| 1 | Kleplichaam | QT450 |
| 2 | Motorkap | QT450 |
| 3 | Klep blaas | Rubberen assemblages |
| 4 | Pakkingen | nitril rubber |
| 5 | Bevestigingsmiddelen | Standaard |

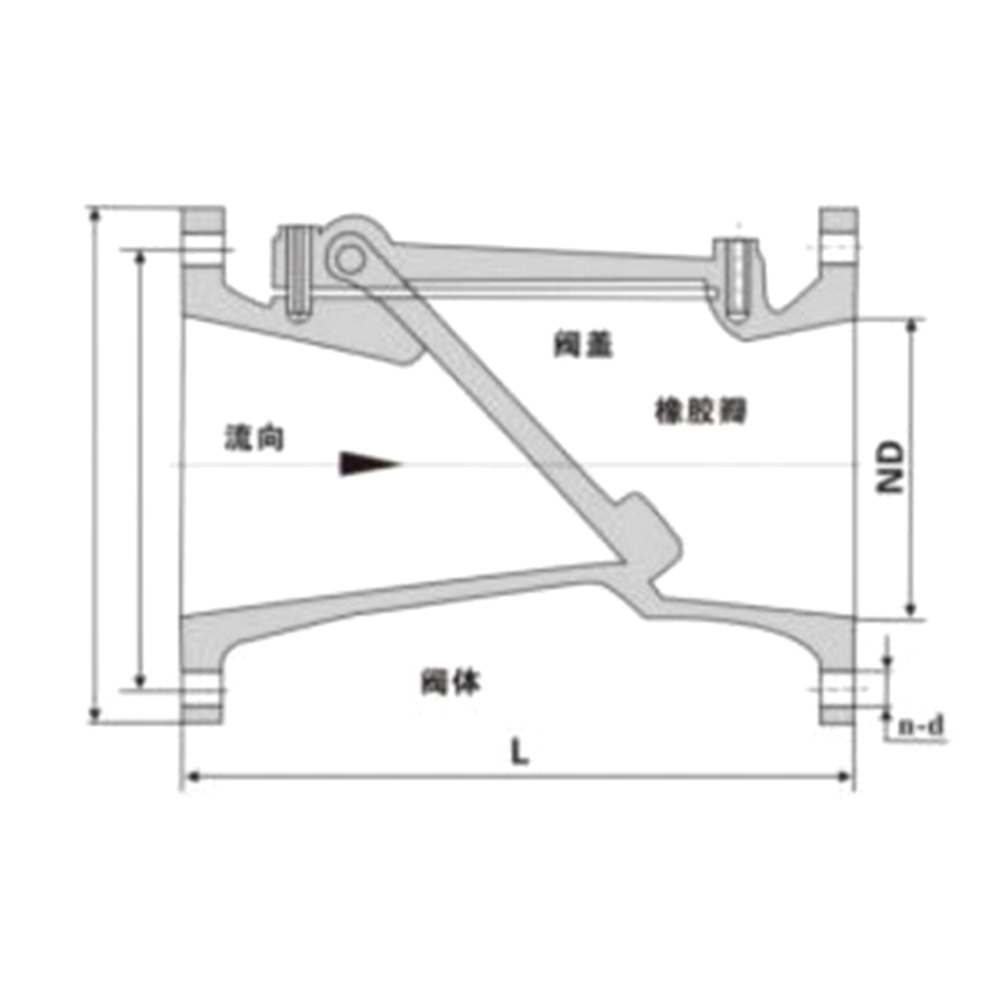

Producttechnische parameters
| Specificatie (DN) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| Kleplengte (mm) | 205 | 217 | 238 | 292 | 332 | 360 | 492 | 620 | 700 |
Testdruk (MPa) | Huisvesting | 1,5-2,4 |
| Zegel | 1,1-1,76 |
| Nominale druk (MPa) | 1,0-1,6 |
| Toepasselijke temperatuur | 0-80℃ |
| Toepasselijke media | water en zwak corrosieve vloeistoffen |
