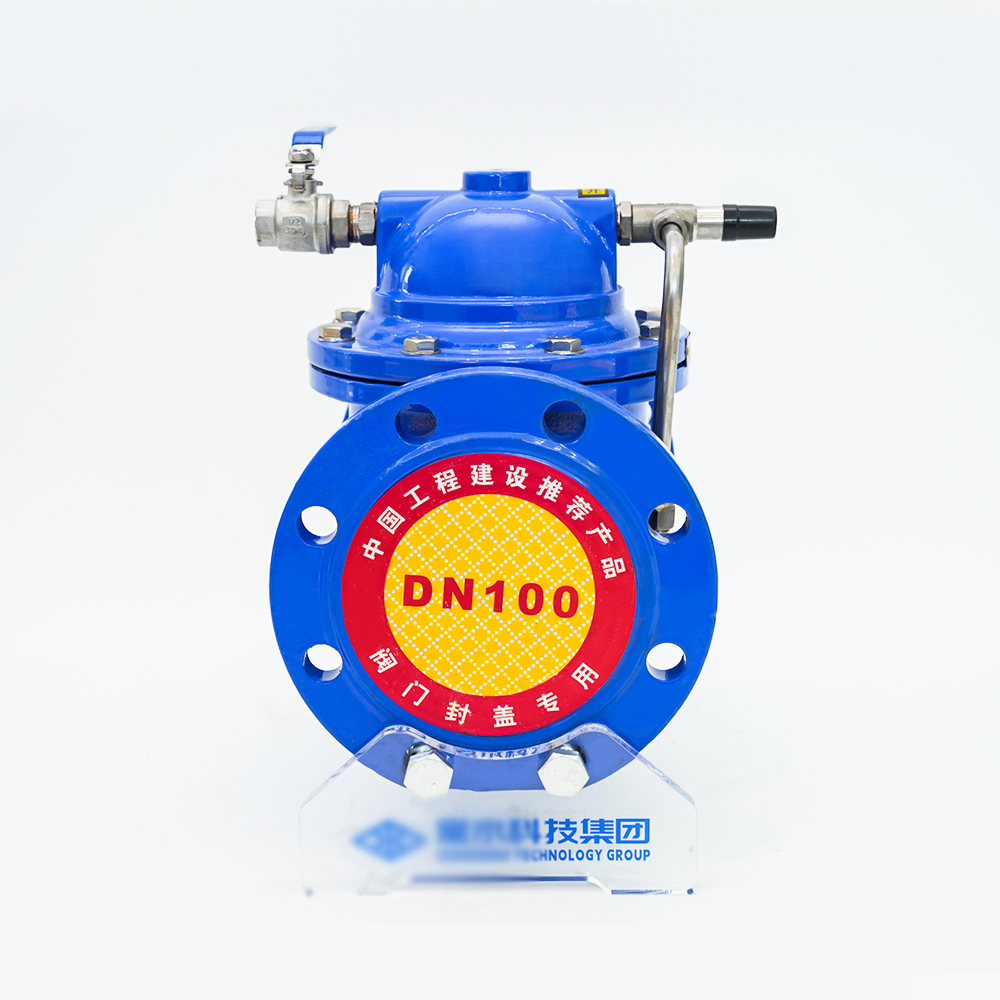

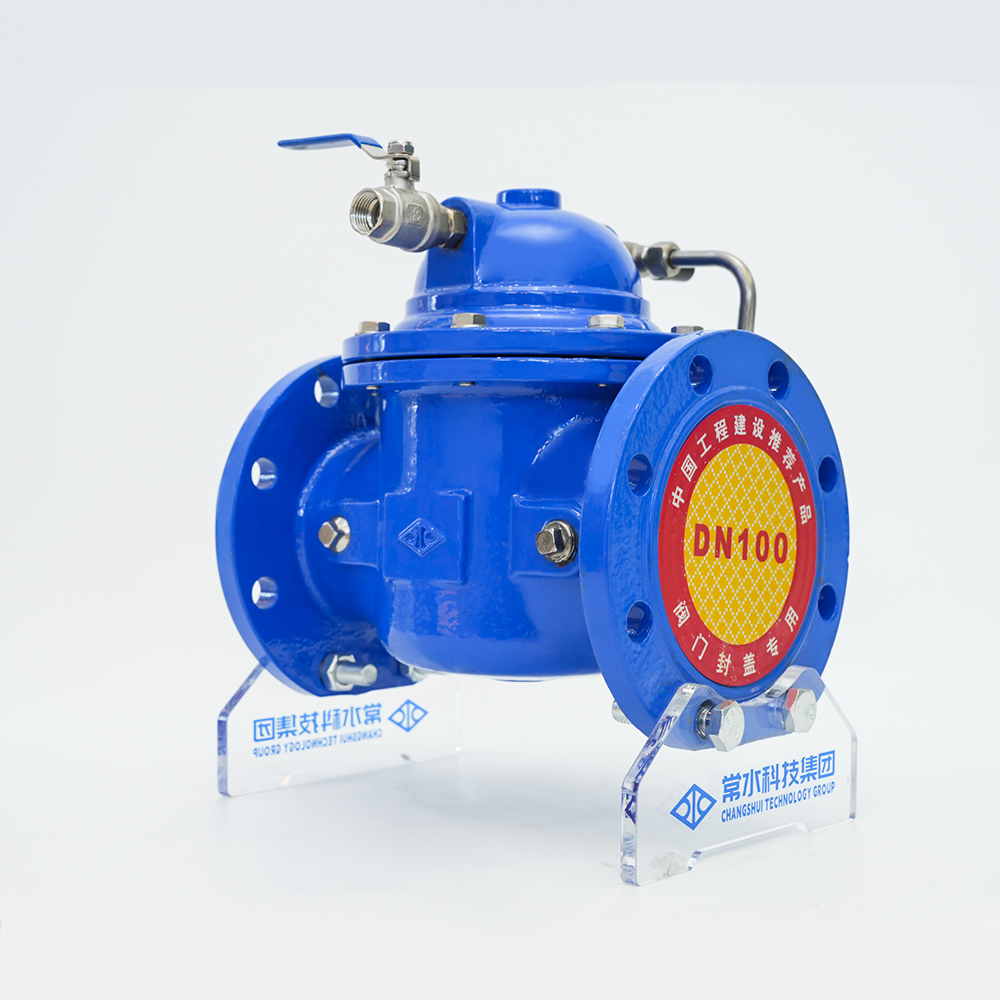

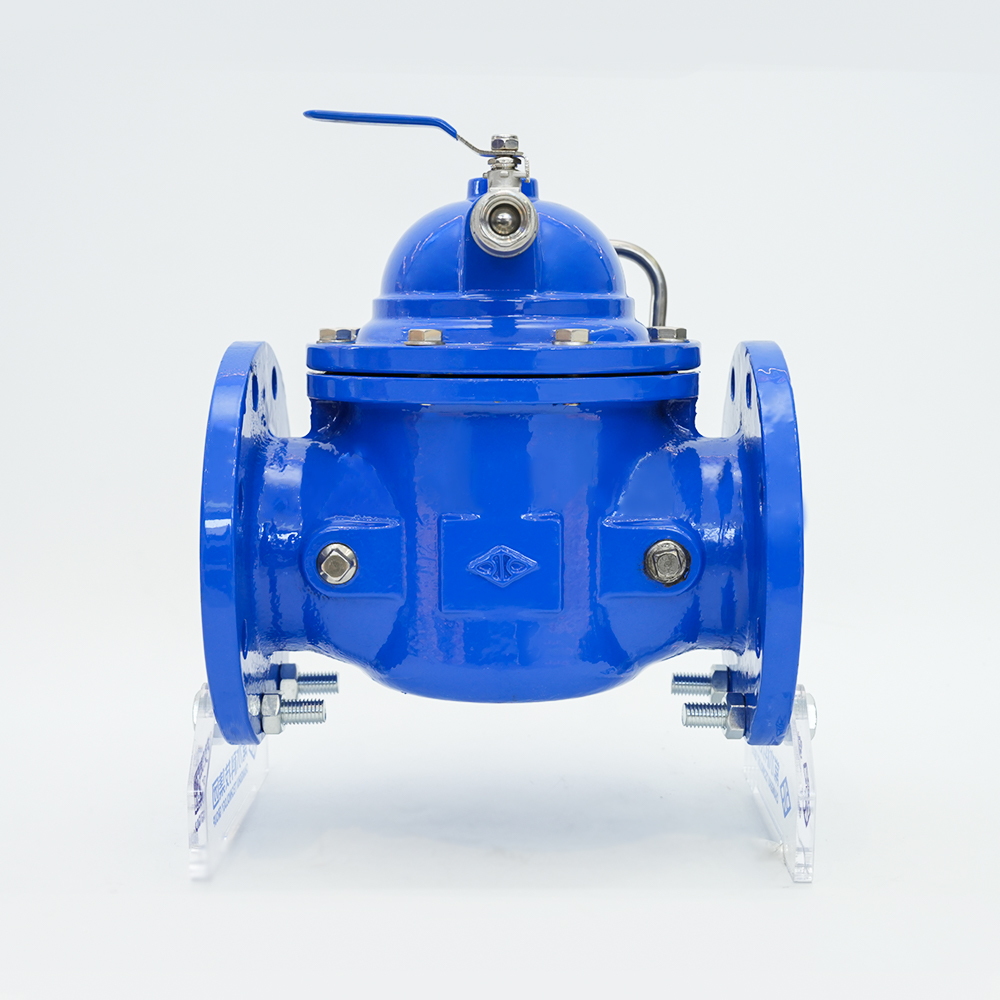

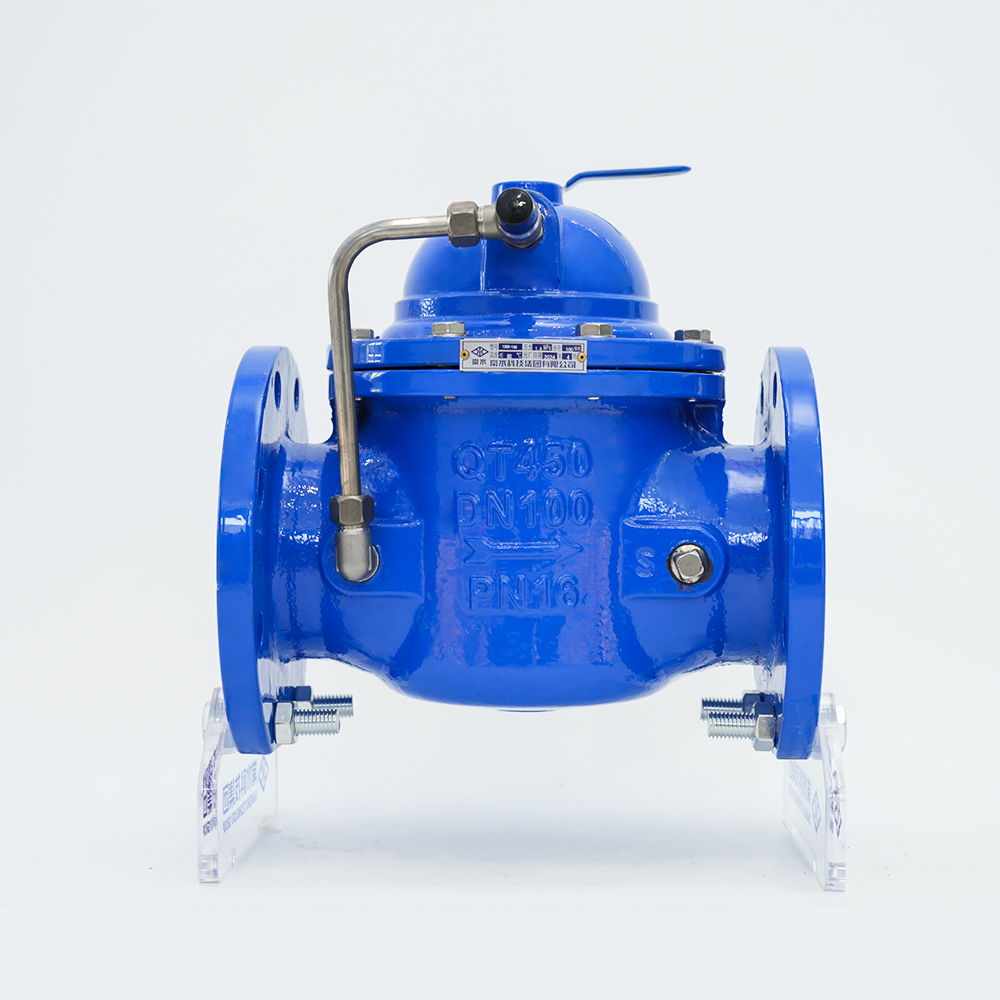

Vlotterklep met afstandsbediening 100X-16Q

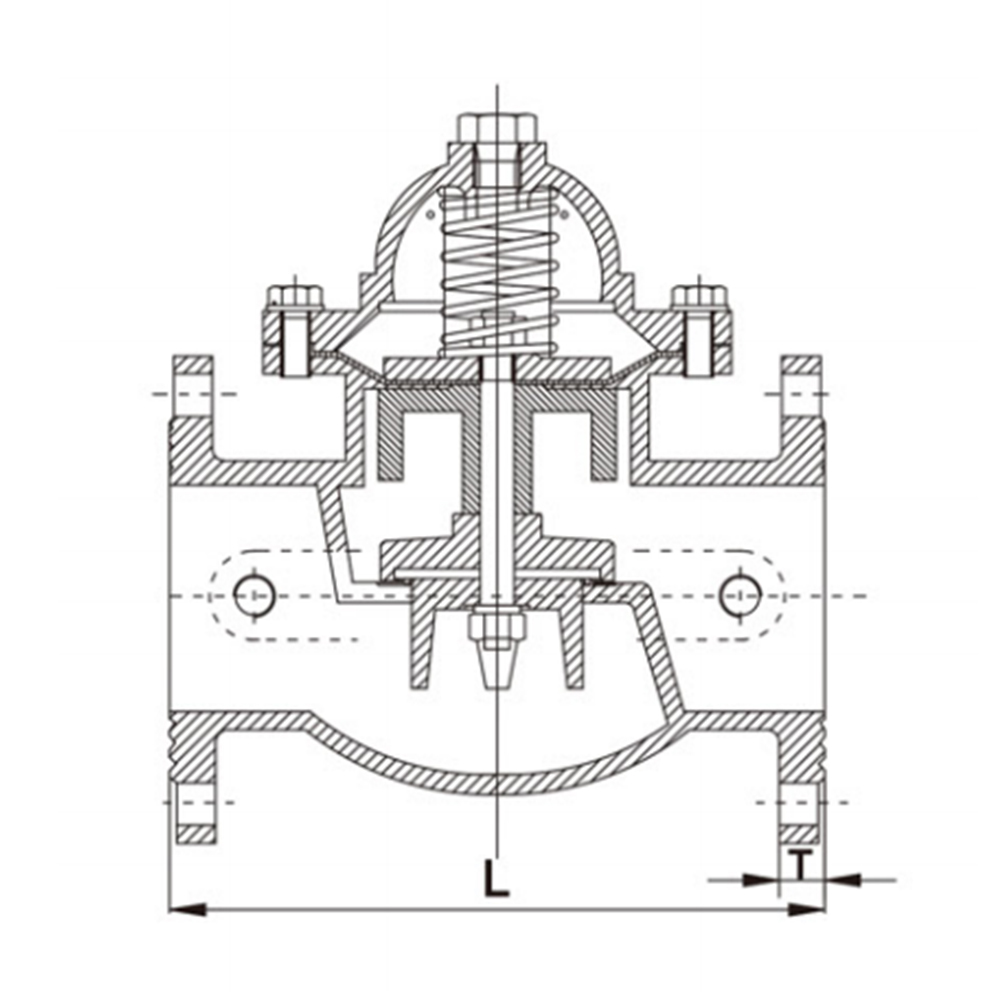

Structurele kenmerken

De hydraulische regelklep is een klep die wordt bestuurd door waterdruk. Het bestaat uit een hoofdklep en de bijbehorende leiding, een stuurklep, een naaldklep, een kogelklep en een manometer. Afhankelijk van het doel, de functie en de plaats van gebruik kan het evolueren naar op afstand bediende vlotterkleppen, drukreduceerkleppen, langzaam sluitende terugslagkleppen, stroomregelkleppen, overdrukkleppen, hydraulisch-elektrische regelkleppen, enz. Hydraulische regelkleppen zijn onderverdeeld in membraantype en zuigertype. Hun werkingsprincipes zijn hetzelfde. Ze worden aangedreven door het drukverschil SP tussen stroomopwaarts en stroomafwaarts en worden geregeld door de stuurklep zodat het membraan (zuiger) hydraulisch differentieel werkt en volledig automatisch hydraulisch wordt afgesteld. De hoofdklepschijf is volledig open of volledig gesloten of bevindt zich in een geregelde toestand. Wanneer het drukwater dat de regelkamer boven het membraan (zuiger) binnenkomt, wordt afgevoerd naar de atmosfeer of het stroomafwaartse lagedrukgebied, is de drukwaarde die op de onderkant van de klepschijf en onder het membraan inwerkt groter dan de drukwaarde erboven, zodat de hoofdklepschijf naar volledig open positie wordt geduwd; wanneer het drukwater dat de controlekamer boven het membraan (zuiger) binnenkomt, niet kan worden afgevoerd naar de atmosfeer of het stroomafwaartse lagedrukgebied, de kracht die op de membraanzuiger (zuiger) inwerkt). De drukwaarde hierboven is groter dan de drukwaarde eronder, dus de hoofdklepschijf wordt in de volledig gesloten positie gedrukt. Wanneer de drukwaarde in de regelkamer boven het membraan (zuiger) tussen de inlaatdruk en de uitlaatdruk ligt, bevindt de hoofdklepschijf zich in een afstelstatus en hangt de afstelpositie af van het koppelingsregeleffect van de naaldklep en de verstelbare stuurklep in het leidingsysteem. De verstelbare stuurklep kan zijn eigen kleine kleppoort openen of sluiten door de stroomafwaartse uitlaatdruk en daarmee veranderen, waardoor de druk die boven het membraan (zuiger) wordt geregeld verandert en de afstelpositie van de hoofdklepschijf wordt geregeld.

Productgebruik

De klep bestaat uit een hoofdklep en een externe stuurklep. Het gebruikt de zwevende bal in het water om de geleideklep te verbinden als gevolg van veranderingen in het vloeistofniveau, zodat de hoofdklep water aanvoert en sluit, waardoor het waterniveau van het zwembad (tank) en de watertoren binnen een bepaald bereik wordt geregeld om overlopen en een laag waterniveau te voorkomen. De klep is geschikt voor automatische watertoevoersystemen van verschillende zwembaden (tanks) en watertorens in industriële en mijnbouwbedrijven en civiele gebouwen en wordt ook gebruikt in circulerende watertoevoersystemen met atmosferische ketels. De hoofdkraan opent snel en sluit langzaam zonder waterslag te veroorzaken. Het is goed afgesloten en er is geen risico op overstromingen.

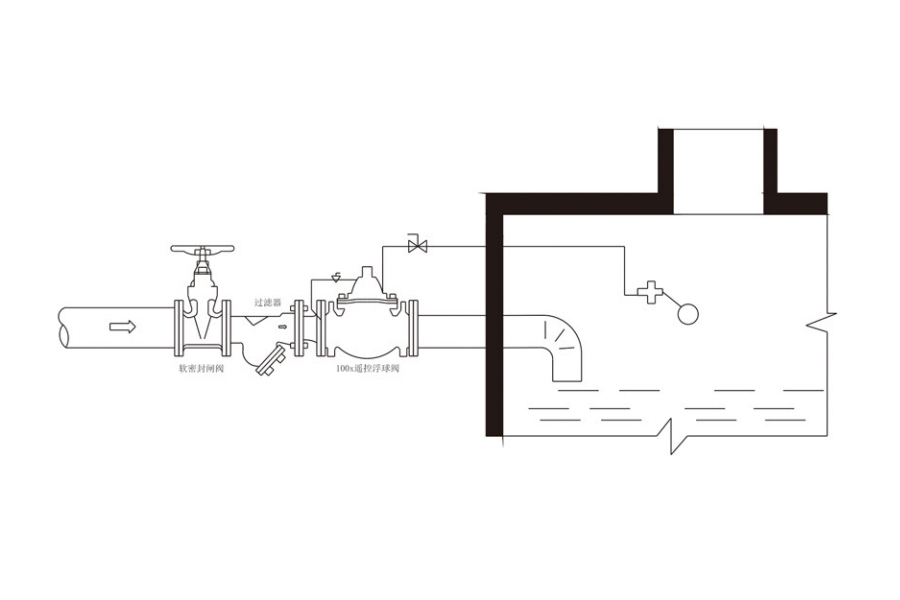

Installatieschema
