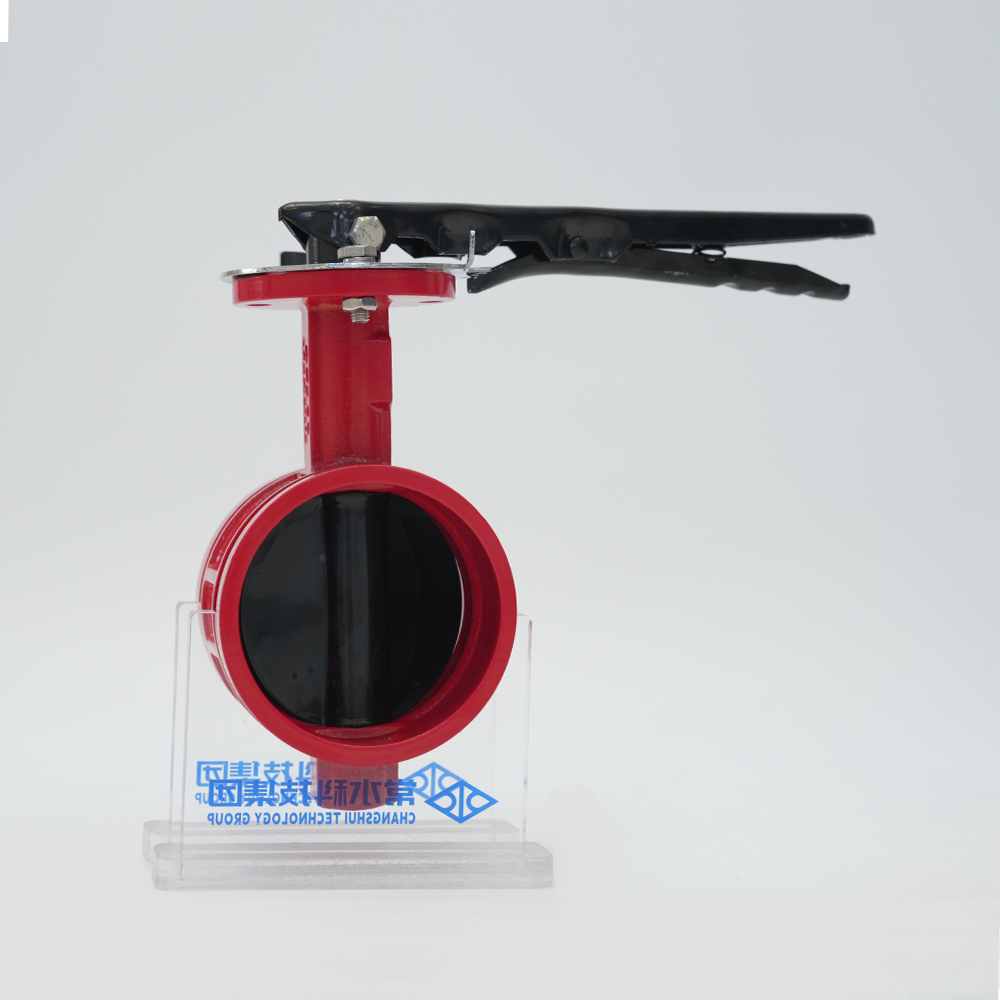

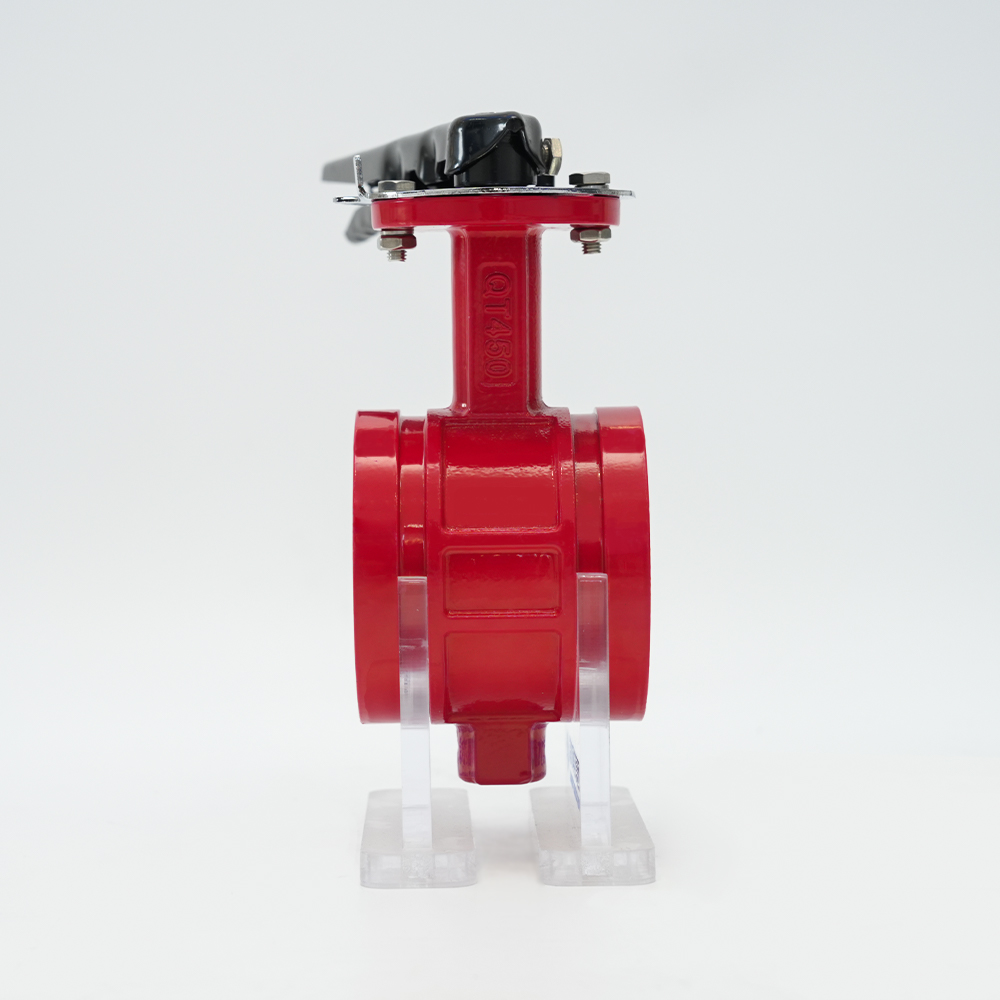

De vlinderklep met gegroefde handgreep is licht van gewicht, heeft een relatief hoge schakelsnelheid en een kleine bedieningsafstand. Er staan woorden op de openings- en slotschaal op, die de schakelsituatie gemakkelijk kunnen identificeren.
De vlinderklep met gegroefde handgreep is licht van gewicht, heeft een relatief hoge schakelsnelheid en een kleine bedieningsafstand. Er staan woorden op de openings- en slotschaal op, die de schakelsituatie gemakkelijk kunnen identificeren.
| Lichaamsmateriaal | Nodulair gietijzer |
| Model | D81X-16Q |
| Specificatie | DN50-200 |
| Nominale druk | 1,0/1,6/2,5 MPa |
| Bedrijfstemperatuur | 0-80°C |
| Toepasselijke media | water |
| Ontwerpnormen | GB/24924-2016 |
Productoverzicht
Deze klep is een met rubber (NBR) afgedichte vlinderklep, die veel wordt gebruikt in pijpleidingsystemen voor watertoevoer en -afvoer in de elektrische energie, hydraulica, metallurgie, chemische industrie, stedelijke bouw en andere industrieën als een openend en sluitend of regulerend apparaat om de mediastroom te regelen. De gegroefde (klem) vlinderklep is een nieuw type verbindingsklep, ontworpen en vervaardigd door vergelijkbare geavanceerde producten uit de Verenigde Staten en Duitsland te introduceren.
Kenmerken
Het is snel, eenvoudig en veilig te installeren, wordt niet beperkt door de installatielocatie, is handig voor het onderhoud van pijpleidingen en kleppen, heeft trillings- en geluidsisolatie en overwint de afwijking veroorzaakt door de coaxiale aansluiting van pijpleidingen binnen een bepaald hoekbereik. Het lost de voordelen op van thermische uitzetting en krimp veroorzaakt door temperatuurverschillen.

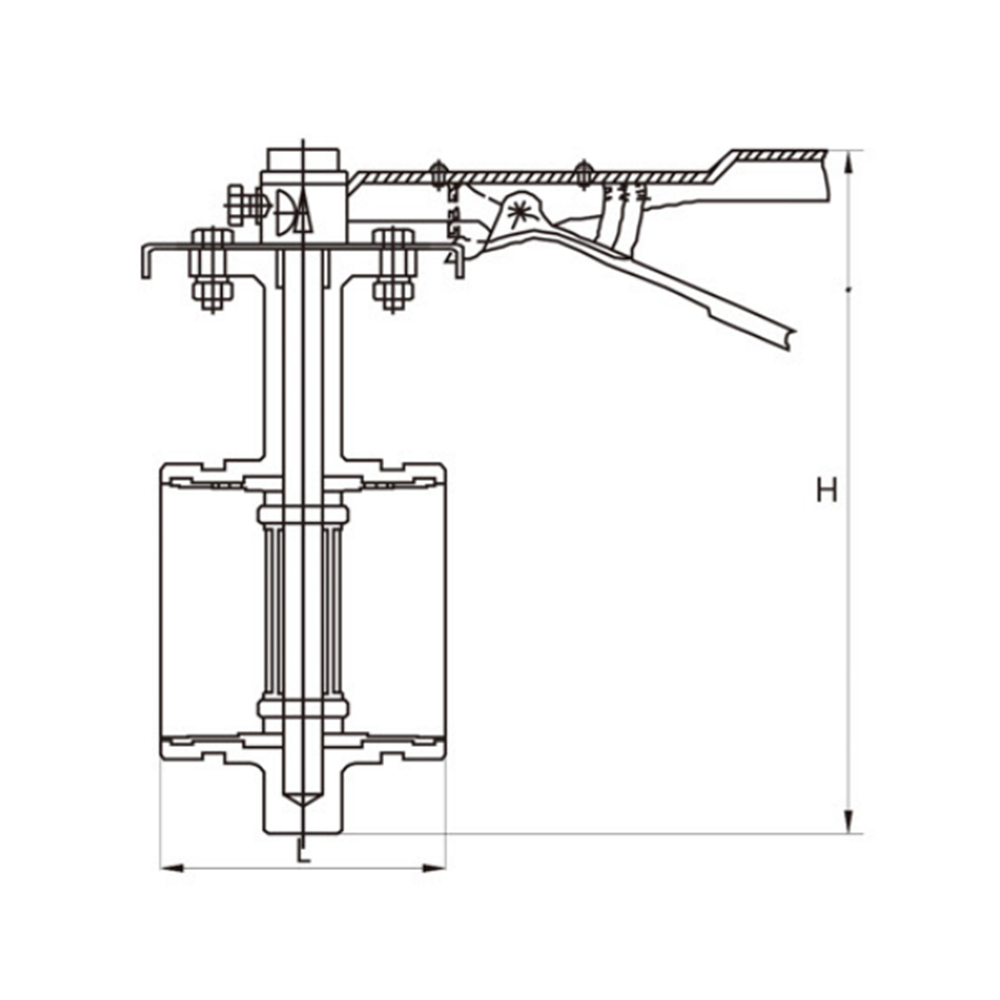

Productparameters
| D81X-16Q | DN | 50 | 65 | 80 | 100 | 125 | 150 | ||
| L | 80 | 80 | 80 | 102 | 110 | 110 | |||
| H | 180 | 195 | 215 | 260 | 285 | 315 | |||
| Buitenste cirkel | 60 | 76 | 89 | 108 | 114 | 140 | 159 | 165 | |
